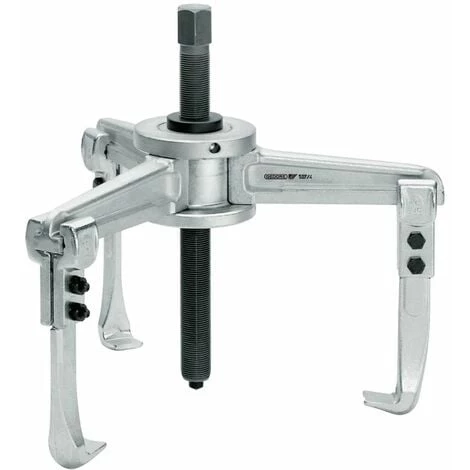

Gedore Extracteur Universel à 3 Griffes 520×500 Mm – 1.07/4-5

Caractéristiques

• Type: Extracteur universel
• Largeur: 50

• Type similaire au modèle standard n° 1.06, il s’agit ici d’un extracteur pour tous les usages industriels, particulièrement recommandé pour la construction des moteurs électriques
• Cet extracteur est également adapté à l’extraction de poulies lourdes, étagées, de volants magnétiques, de roues dentées, etc.
• Les potences sont bloquées sur le moyeu par des goupilles et forment 3 secteurs égaux
• Peut être équipé d’une vis de force hydraulique (cf. tableau)
• Également utilisable avec l’équipement hydraulique n° 1.50 sans douille de réduction
• Cet extracteur est également disponible sur demande avec plusieurs crochets et peut être étendu à 6 bras

Caractéristiques techniques:

• Capacité maximale pour extraction par l’extérieur (a, a1): 450 mm
• Capacité minimale pour extraction par l’extérieur (a1): 150 mm
• Capacité maximale pour extraction par l’intérieur (a2): 530 mm
• Capacité minimale pour extraction par l’intérieur (a2): 270 mm
• Profondeur de serrage: 500 mm
• Force de traction max. t: 10 t
• Cotes de la broche (filetage x longueur): G 1 x 360
• Largeur sur plats du six pans conducteur: 36 mm
• Broche hydraulique en option: 1.06/HSP3
• Largeur du pied de griffe (c): 36 mm
• Profondeur du pied de griffe (d): 28 mm
• Epaisseur du pied de griffe à la pointe (e): 6,5 mm
• Groupe-cible: Industrie, Automobile
