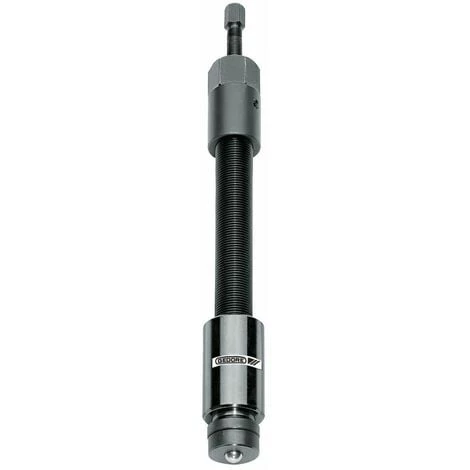

Gedore Vis De Force Hydraulique 10 T – 1.06/HSP1

Caractéristiques

• Type de produit: Lot

• Pour une extraction contrôlée et sûre
• Conçue pour des efforts de compression de 10 t, 12 t ou 15 t
• Le poussoir peut être remplacé par une pointe et peut être rallongé en cas de besoin.
• La petite vis de force est maintenue par une sécurité empêchant tout desserrage involontaire.

  Précautions d’emploi :
  1. Avant toute utilisation, vérifier que la vis de force est suffisamment sortie du cache, de telle sorte que le poussoir soit visible, en position de départ, dans le vérin hydraulique.
  2. Dévisser le cache du corps de la vis. Pour ce faire, il faut au préalable desserrer la vis sans tête.
  3. Visser par le dessous la vis de force dans la potence de l’extracteur de façon à ce que la vis de force sorte de la potence sur 60 mm.
  4. Revisser le cache jusqu’en butée et le fixer en resserrant la vis sans tête.
  Application et mode d’emploi : par ex. HSP3
  5. Positionner l’extracteur et pré-serrer le corps de la vis avec une clé de 41 mm.
  6. Serrer la vis de force (clé de 17 mm) dans le cache. Le système hydraulique est prêt à entrer en action. La course du poussoir dans le vérin hydraulique est de 12 mm max. Une fois débloquée par le système hydraulique, la pièce à extraire peut ensuite être entièrement déposée en tournant le corps de la vis de force avec le cache (clé de 41 mm).
  7. Après utilisation, la vis de force de cote 17 mm est replacée en position de départ et le poussoir est enfoncé dans le vérin hydraulique.

Caractéristiques techniques:

• Cotes de la broche (filetage x longueur): G 1/2″
• Force de pression: 10 t
• Force de pression: 17 N·m
• Force de pression: 100 kN
• Hauteur de tête (a, a1, b, h, L2, t): 80 mm
• Longueur de broche utilisable: 135 mm
• Longueur (L, L1): 350 mm
• Largeur sur plats du six pans conducteur: 12 mm
• Largeur sur plats 2: 32 mm
• Course: 12 mm
• Groupe-cible: Industrie
